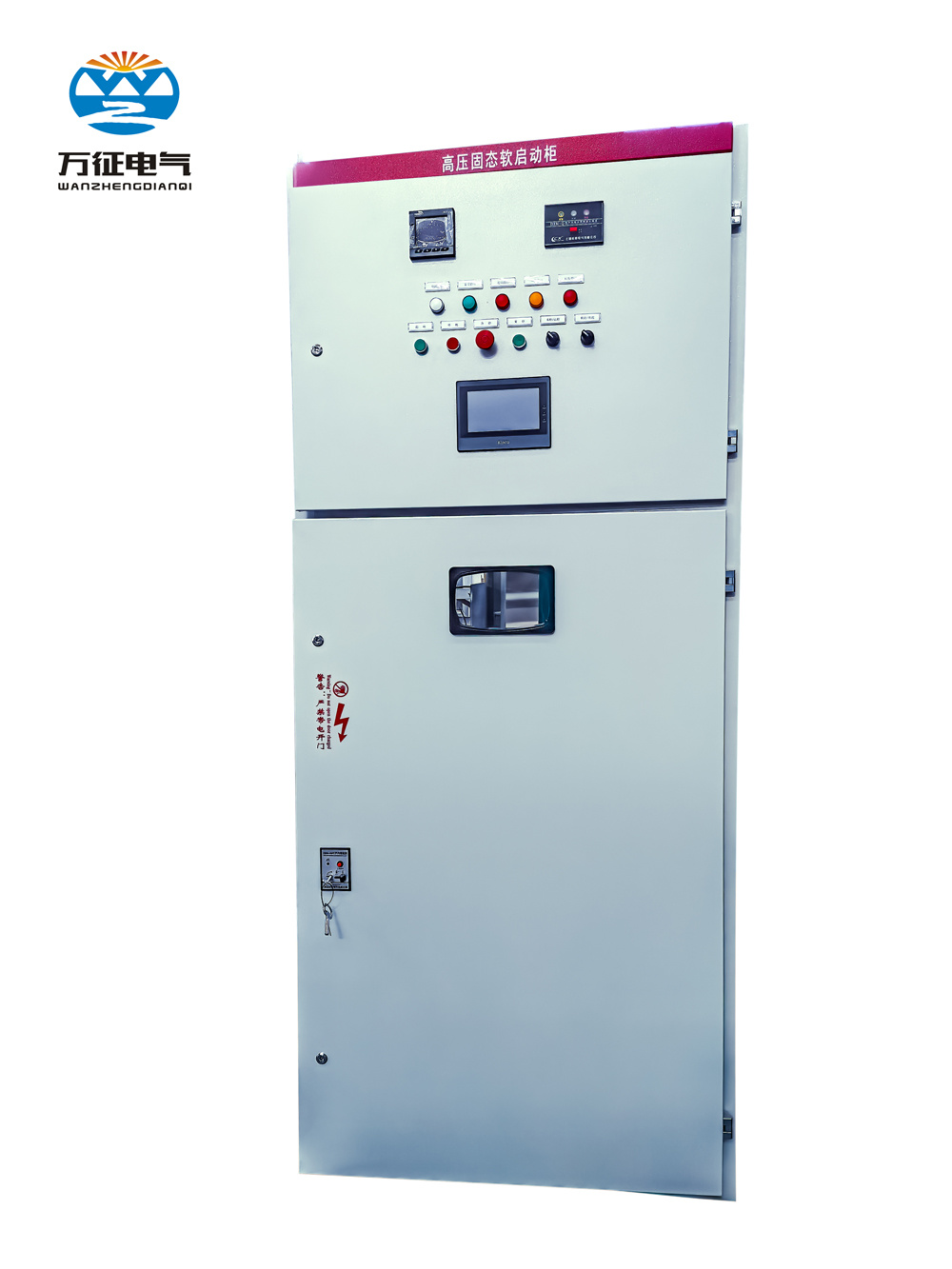

WDGRQ高压固态软启动柜在造纸厂磨浆机上的应用
发布时间：
2023-02-23
一、负载情况
电机类型: 10kV鼠笼式异步电机，其中1台1800kW/电动机、2台1000kW/电动机
负载类型：磨浆机，通常是空载启动，也有带载启动的情况
二、 软启动柜型及安装位置
1、 结构和外壳
柜体为金属封闭型固定式结构，柜体的结构与KYN28-12型金属铠装抽出式同型柜，符合“五防”，防误装置安全可靠、操作灵活等。软启动柜外壳防护等级为IP4X。
启动柜有压力释放和气体排出的通道。当隔室内发生故障产生电弧时，具备自动泄压功能,确保操作人员和开关设备安全。
进出方式:采用电缆进出线,下进下出方式。
柜体色标：采用RAL7035国际标准色标。
安装地点：安装在户内。
三、 启动柜主母线、分支母线系统及其他接线
1、三相系统主母线的规格满足连续供给额定电流的要求;母线、连接处及支撑件有足够的机械强度，并能满足机械和短路故障时产生的应力要求。母线对地及相间绝缘满足试验的要求。
2、 辅助及控制回路：每个控制和辅助回路均设单独的微型断路器保护;所有控制线采用铜芯线，截面至少1.5mm2;导线终端有电线接线端子并有明显线号标记，且线号与二次接线图一致。
3、 接地所有正常不带电的金属传动部件应均按规定的方式接地。
4、 二次部分：柜内布线合理，导线均为铜绞线，绝缘等级500V。开关元器件，例如开关电源、保护开关、信号灯、继电器、按钮等采用施耐德产品。
5、 软启动柜与上级开关柜、DCS之间的信号交换、联络等，按《高压软起的功能与外部接线示意图》设计。
四、WDGRQ 高压软启动柜实现了如下功能要求
1、 电机启动电流和启动时间要求：起始电压20%～1Ue可调， 20%～1Ie可调，限流倍数100～500%Ie可调，启动/停止时间：0～120S可调。
2、 保证现场设备启动安全实现了电机无冲击平滑启动。
3、 软启动的过载能力≥额定电流500%/60秒。
4、 远程控制功能，可以在远程控制起、停车、故障复位。符合DCS、盘面两地控制。
5、 软启动与前端的断路器有合理的联锁功能。
6、 软启动器能“干”测试，允许晶闸管触发、继电器、指示灯及接触器在未接通主回路电源的情况下进行全功能测试。
7、软启动器具备紧急停车和声光报警功能。
8、 保护功能：电机过流(过载)、电机欠流、负载缺相、相序、相电流不平衡、启动超时、启动次数保护(允许电动机连续启动次数:6次/小时)、启动时间间隔锁机保护等。
9、 人机接口介面友好，有启停、直起/软起、复位、远程/本地操作，以及故障显示和历史记录
10、 带RS485的Modbus/RTU协议通信接口，实现与甲方的继电保护供应商集成。
11、起动电流小，节省了系统容量;起动过程平滑无冲击，减少了机械磨损。真正实现了节能降耗的目的。
