XGN2-12 箱型固定式户内交流金属封闭开关柜
XGN2-12箱型固定户内交流金属封闭开关柜(以下简称开关柜),适用于户内三相额定频率50HZ,额定电压3.6~12kV单母线、单母线带旁路与双母线的成套配电装置。主要用于发电厂、厂用电配电系统、中小型发电机主开关、工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等,起动控制、保护、监测的作用。
产品详情
性能特点
●开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、继电器室,室与室之间用钢板隔开;
●断路器室在柜体中部,断路器与操作机构一体化连接,断路器上接线端子与隔离开关的下接线端子相连,断路器下接线端子与电流互感器连接,断路器室处设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放;
●母线室在柜体后上部,为了减小柜体高度,母线呈品形排列,以绝缘子支持,母线与隔离开关上接线端子相联接;
●电缆室在柜体下部的后方,电缆室装带电传感器,用于检测一次电压,电缆固定在支架上。对于主接线为联络方案时,本室则为联络母线室;
●断路器操动机构在正面左边位置,其上方为隔离开关的操作及联锁机构;
●开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分、检修断路器,后面维修主母线和电缆终端,在断路器室装有照明灯;
●前门的下方设有与柜宽方向平行的接地母线;
●开关柜采用机械联锁装置,简便而有效地达到了“五防要求”即:防止带电负荷分合隔离开关;防止误分误合断路器;防止误入带电间隔;防止带电合接地开关;防止带接地刀合闸通电。机械联锁各动作原理如下:
(1)带电操作(运行→检修)
开关柜处于工作位置,即隔离开关、断路器处于合闸状态,前后门关闭已锁好,并处于带电运行之中,这时的小手柄处于工作位置。带电操作必须严格按下顺序执行:
①断路器分断;②将小手柄扳到“分断闭锁”位置,这时断路器不能合闸;③手柄插入隔离操作孔内从上往下拉,拉到隔离分闸位置;④将小手柄扳至“检修”位置,先打开前门,取出后门钥匙打开后门,停电操作完毕。检修人员可对断路器及电缆室进行维护和检修。
(2)送电操作(检修→运行)
若已检修完毕,需要送电,其操作程序如下:
①将后门关好锁定;②将钥匙取出后关前门;③将小手柄从检修位置扳至分断闭锁位置,这时前门被锁定;④将操作手柄插入隔离开关的操作孔内,从下向上推,使上隔离处于合闸位置;⑤取出操作手柄,将小手柄扳至工作位置,这时可将断路器合闸。

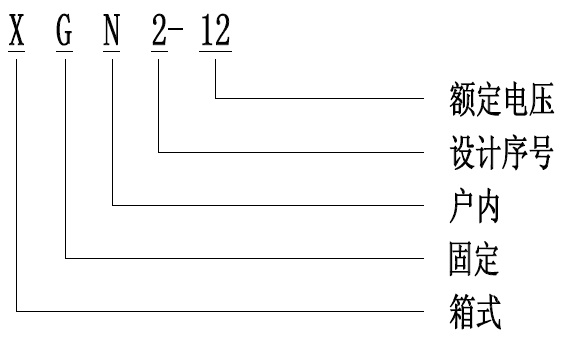

产品型号
技术规格
开关设备技术参数
序 号 |
项 目 |
单 位 |
参 数 |
||
1 |
额定电压 |
kV |
3.6、7.2、12 |
||
2 |
额定频率 |
Hz |
50 |
||
3 |
额定 |
主母线额定电流 |
A |
630,1250,1600,2000,2500,3150 |
|
配用断路器的额定电流 |
A |
630,1250,1600,2000,2500,3150 |
|||
4 |
额定 |
1min工频耐受电压 |
kV |
相间、相对地 |
一次隔离断口 |
24、32、42 |
24、32、48 |
||||
雷电冲击耐受电压 |
40、60、75 |
46、70、85 |
|||
辅助控制回路 |
V |
2000 |
|||
5 |
额定短路开断电流(有效值) |
kA |
20,25,31.5,40 |
||
6 |
额定短路关合电流(峰值) |
kA |
50,63,80,100 |
||
7 |
额定短时耐受电流(4S) |
kA |
20,25,31.5,40 |
||
8 |
额定峰值耐受电流 |
kA |
50,63,80,100 |
||
9 |
辅助控制回路额定电压 |
V |
DC:220/110 AC:220/110 |
||
10 |
防护等级 |
IP20 |
|||
11* |
外形尺寸(宽*深*高) |
mm |
1100*1200*2300 |
*注:当断路器选用VS1-12固定式断路器时,开关柜外形尺寸为1100*1200*2300;
当断路器选用ZN28-12K型断路器时,开关柜外形尺寸为1100*1200*2650。
断路器技术参数
序 号 |
项 目 |
单 位 |
参 数 |
|||||
1 |
额定电压 |
kV |
3.6、7.2、12 |
|||||
2 |
额定频率 |
Hz |
50 |
|||||
3 |
额定工频耐受电压(1min) |
kV |
42 |
|||||
4 |
额定雷电冲击耐受电压(峰值) |
kV |
75 |
|||||
5 |
额定电流 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
6 |
额定短路开断电流 |
kA |
20 |
20 |
||||
25 |
25 |
|||||||
31.5 |
31.5 |
31.5 |
31.5 |
|||||
40 |
40 |
40 |
40 |
|||||
7 |
额定短路关合电流(峰值) |
kA |
50 |
50 |
||||
63 |
63 |
|||||||
80 |
80 |
80 |
80 |
|||||
100 |
100 |
100 |
100 |
|||||
8 |
额定短路电流开断次数 |
次 |
30,20(40kA及以上) |
|||||
9 |
额定热稳定时间 |
S |
4 |
|||||
10 |
额定操作顺序 |
分-0.3S-合分-180S-合分 |
||||||
11 |
机械寿命 |
次 |
10000 |
|||||
12 |
额定操作电压 |
V |
DC:220/110 AC:220/110 |
正视图

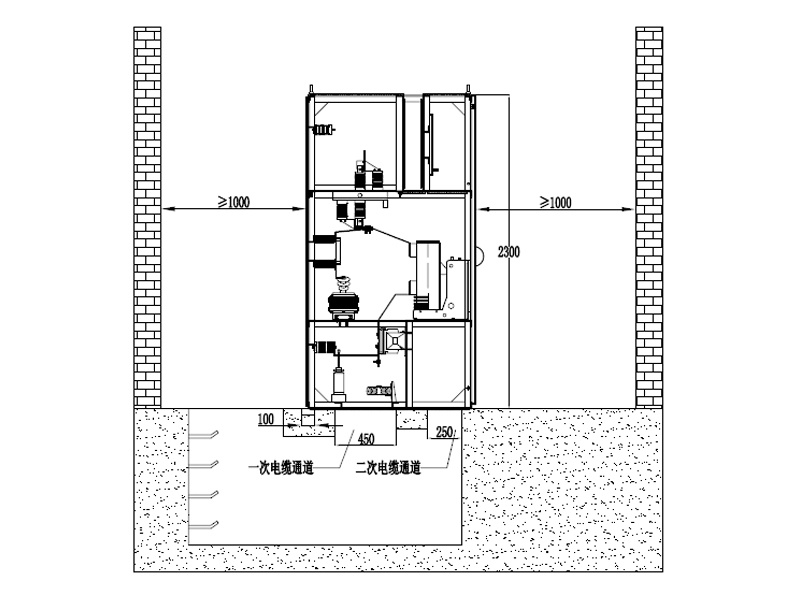

外形尺寸与安装基础图
订货须知
订货时须提供系统容量、系统电压、配电方案、功能要求、配置要求、柜体颜色等。
