KYN28□-12 型铠装移开式户内交流金属封闭开关柜
KYN28□–12(GZS1)型铠装移开式交流金属封闭开关设备(以下简称开关柜),适用于户内三相额定频率50HZ,额定电压3.6~12kV单母线及单母线分段系统的成套配电装置。主要用于发电厂、厂用电配电系统、中小型发电机主开关、工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等,起动控制、保护、监测的作用。
产品详情
性能特点
●柜体采用敷铝锌板钢板,经CNC柔性加工系统加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,精度高、抗腐蚀、重量轻、高强度、通用性强;
●全金属组装,模数化组装结构;
●配装手车式真空断路器,适用性广、可靠性高、免维护;
●手车设工作、试验位置,各位置均有定位和显示装置,安全可靠;
●同规格手车可自由互换,互换性强;
●由专用运载车运送手车,操作轻便、灵活;
●电缆室可安装多达9根单芯电缆;
●可靠的机械、电气联锁装置,完全满足“五防”要求;
●高压室均有泄压通道,确保人身安全;
●柜门装有观察窗,可观察室内元件的工作状态。

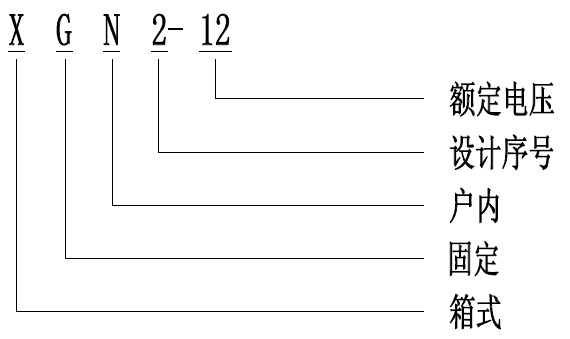

产品型号
技术规格
开关设备技术参数
序 号 |
项 目 |
单 位 |
参 数 |
||
1 |
额定电压 |
kV |
3.6、7.2、12 |
||
2 |
额定频率 |
Hz |
50 |
||
3 |
额定 |
主母线额定电流 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
配用断路器的额定电流 |
A |
630,1250,1600,2000,2500,3150,4000 |
|||
4 |
额定 |
1min工频耐受电压 |
kV |
相间、相对地 |
一次隔离断口 |
24、32、42 |
24、32、48 |
||||
雷电冲击耐受电压 |
40、60、75 |
46、70、85 |
|||
辅助控制回路 |
V |
2000 |
|||
5 |
额定短路开断电流(有效值) |
kA |
20,25,31.5,40,50 |
||
6 |
额定短路关合电流(峰值) |
kA |
50,63,80,100,125 |
||
7 |
额定短时耐受电流(4S) |
kA |
20,25,31.5,40,50 |
||
8 |
额定峰值耐受电流 |
kA |
50,63,80,100,125 |
||
9 |
辅助控制回路额定电压 |
V |
DC:220/110 AC:220/110 |
||
10 |
防护等级 |
开关设备外壳为IP4X,隔室间门、断路器室门打开时为IP2X |
|||
11* |
外形尺寸(宽*深*高) |
mm |
800(1000)*1500(1660)*2300 |
*注:当断路器极间中心距为210mm时,柜宽为800mm,当极间中心距为275时,柜宽为1000mm;当开关柜进出线方式为电缆进出线时,柜深为1500mm,当为架空进线线时,柜深为1660mm。
断路器技术参数
序 号 |
项 目 |
单 位 |
参 数 |
||||||
1 |
额定电压 |
kV |
12 |
||||||
2 |
额定频率 |
Hz |
50 |
||||||
3 |
额定工频耐受电压(1min) |
kV |
42 |
||||||
4 |
额定雷电冲击耐受电压(峰值) |
kV |
75 |
||||||
5 |
额定电流 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
4000 |
6 |
额定短路开断电流 |
kA |
20 |
20 |
|||||
25 |
25 |
25 |
|||||||
31.5 |
31.5 |
31.5 |
31.5 |
||||||
40 |
40 |
40 |
40 |
40 |
40 |
||||
50 |
|||||||||
7 |
额定短路关合电流(峰值) |
kA |
50 |
50 |
|||||
63 |
63 |
63 |
|||||||
80 |
80 |
80 |
80 |
||||||
100 |
100 |
100 |
100 |
100 |
100 |
||||
125 |
|||||||||
8 |
额定短路电流开断次数 |
次 |
50,30(40kA及以上) |
||||||
9 |
额定热稳定时间 |
S |
4 |
||||||
10 |
额定操作顺序 |
分-0.3S-合分-180S-合分 |
|||||||
11 |
机械寿命 |
次 |
20000 |
||||||
12 |
额定操作电压 |
V |
DC:220/110 AC:220/110 |
正视图

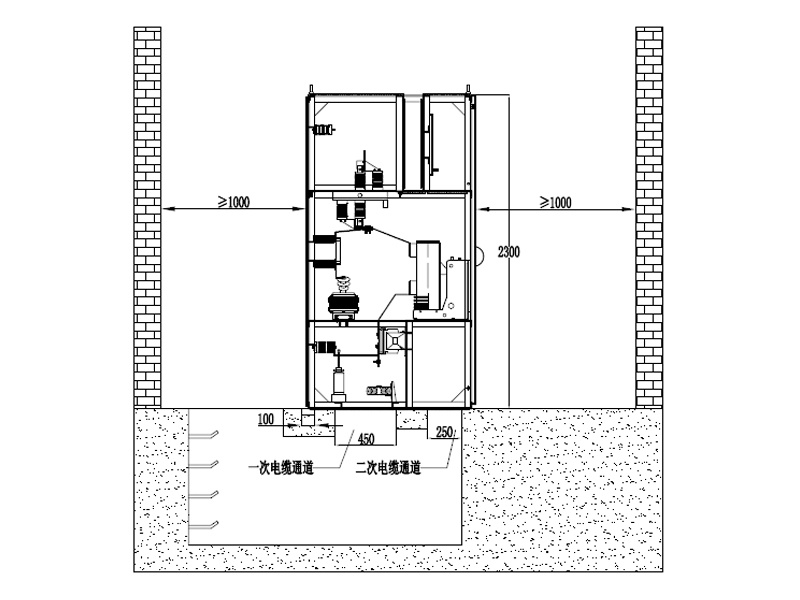

外形尺寸与安装基础图
订货须知
订货时须提供系统容量、系统电压、配电方案、功能要求、配置要求、柜体颜色等。
