WDLQ系列笼型电机起动器

WDLQ系列笼型电机起动器是在笼型电机的定子回路中串入三相液体电阻，液阻随电动机的起动而自动接入，阻值在预定的时间内无级减小，接近于零时自动切除，从而使电机的端电压逐步增加，平滑无冲击软起动，起动过程对电网无冲击干扰，无谐波污染。适用于三相交流380V、3kV、6kV、10kV，额定功率到30000kW的鼠笼型异步电动机或同步电动机的软起动。产品应用遍及冶金、石油、化工、水利、电力、轻工、机械、煤炭、建材、军工、汽车、市政工程、制药等领域。

产品详情

性能特点

起动电流小，平滑无冲击，保证电网可靠运行;

起动电流约为额定电流的2.5～3.5倍;

可连续起动3～5次;

对电网影响小，无谐波污染，特别适用于电网容量不足的企业;

可减小液阻提高电机端电压，增加电动机出力，确保一次起动成功;

起动平稳，机械应力冲击小，有效保护电动机及传动机械;

结构简单、安装维护方便，可靠性高。

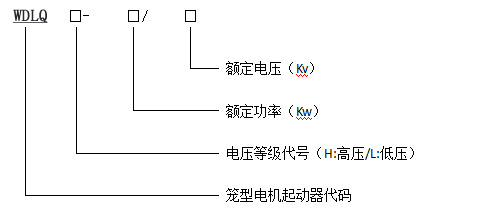

产品型号

使用环境

环境温度：-10℃ ～ 40℃;

相对湿度：<85%，不凝露;

海拔高度：<2000m，2000m以上须特殊设计;

安装地点：垂直倾斜度不超过5°，无剧烈震动，无腐蚀金属和破坏绝缘的气体与尘埃。

执行标准

GB/T11022-2011 《高压开关设备和控制设备标准的共用技术要求》

GB3906-2006 《3.6 kV～40.5 kV交流金属封闭开关设备和控制设备》

技术规格

笼型电机起动器

型号	适配功率（kW）	外形尺寸（mm）			备注
型号	适配功率（kW）	W	D	H	备注
WDLQL-400/380	≤ 500	1500	1200	2000	一体（一面柜）
WDLQH- 500/□	≤ 500	1500	1200	2000	一体（一面柜）
WDLQH- 1000/□-A	≤ 1000	1500	1200	2300	一体（一面柜）
WDLQH- 1000/□-B	≤ 1000	1500	1500	2300	一体（一面柜）
WDLQH- 1500/□-A	≤ 1500	1800	1200	2650	一体（一面柜）
WDLQH- 1500/□-B	≤ 1500	1800	1500	2300	一体（一面柜）
WDLQH- 2000/□-A	≤ 2000	2100	1200	2650	一体（一面柜）
WDLQH- 2000/□-B	≤ 2000	2100	1500	2300	一体（一面柜）
WDLQH- 2500/□-A	≤ 2500	2100	1500	2650	一体（一面柜）
WDLQH- 2500/□-B	≤ 2500	2400	1500	2650	分体（三面柜）
WDLQH- 3000/□	≤ 3000	2700	1500	2650	分体（三面柜）
WDLQH- 4000/□	≤ 4000	3300	1500	2650	分体（三面柜）
WDLQH- 5000/□	≤ 5000	3900	1500	2650	分体（三面柜）
WDLQH- 6000/□	≤ 6000	4500	1500	2650	分体（三面柜）
WDLQH- 7000/□	≤ 7000	4500	1700	2650	分体（三面柜）
WDLQH- 8000/□	≤ 8000	4500	1900	2650	分体（三面柜）
WDLQH- 9000/□	≤ 9000	4500	2100	2650	分体（三面柜）
WDLQH-10000/□	≤10000	4500	2300	2650	分体（三面柜）
WDLQH- □/□	＞10000	特别设计
