  高压变频性能特点

  高-高直接高压供电：WDBTH高压变频调速装置高压直接输入，高压直接输出，无需输出升压变压器，设备占用面积小，适用于普通交流感应电机;

  高效率：WDBTH高压变频调速装置效率高达96%以上;

  高功率因数：WDBTH高压变频调速装置功率因数可达到0.95以上;

  无谐波输入：WDBTH高压变频调速装置输入使用了移相多重化整流技术，电压电流谐波小，输入无需增加谐波治理装置，不对电网产生污染;

  无谐波输出：WDBTH高压变频调速装置输出标准正弦波电流，电压电流谐波小，输出无需增加谐波补偿装置，不增加电机的运转噪音、不产生附加应力;

  高可靠性：WDBTH高压变频调速装置具有故障自动旁路和高压掉电重起功能，确保出现故障电机不停机运行;

  高安全性：WDBTH高压变频调速装置设计上遵循高压国家强制规范，高压主回路与控制回路之间光纤连接，安全可靠;

  完善的保护和故障报警设计：WDBTH高压变频调速装置设置有完备的系统保护功能和功率单元保护功能，各种保护动作后，能实现故障自动记录、事故记忆，故障记录能自动记录各种保护的动作类型、动作时间,可以帮助技术人员分析故障原因，并进行故障定位;

  高灵活性：WDBTH高压变频调速装置通过PLC进行现场控制，可通过人机界面修改参数设置灵活改变控制方式，具有多种标准通信协议可方便与中控系统进行通信;

  安装、调试、维护方便：功率单元按抽屉形式设计，功率单元与外接线采用接插件方式，无需人工接线，具有良好的互换性，方便更换。



  低压变频性能特点

  WDBT系列低压变频软起动柜的变频器由微处理器控制，并采用具有现代先进技术水平的绝缘栅双极型晶体管(IGBT)作为功率输出器件。因此，它们具有很高的运行可靠性和功能的多样性。其脉冲宽度调制的开关频率是可选的，因而降低了电动机运行的噪声。全面而完善的保护功能为变频器和电动机提供了良好的保护。

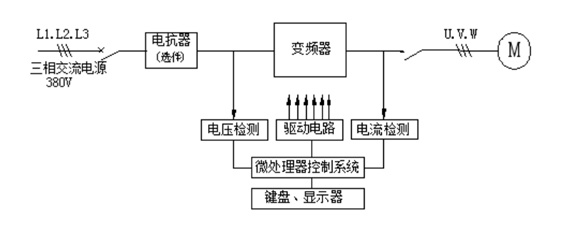

  采用微型计算机或可编程控制器进行控制系统设计，运用交流变频技术实现交流电动机的无级调速运行，具有优异的调速性能和显著的节电效果。工作框图见下图。





  生产效率高、最佳状态运行、节能效果显著，节电率20～80%;

  调速范围广、调速精度高、响应速度快，大大提高产品质量和产量;

  软起动、软停止、运行平稳，电气及机械冲击小，显著延长设备的使用寿命;

  数字化智能控制，运行参数调整简便;

  设有过流、过热、过压、欠压、过载、失速等保护报警功能;

  故障自诊断、自处理，性能稳定可靠。



  使用环境

  环境温度：-10℃ ～ 40℃;

  相对湿度：<85%，不凝露;

  海拔高度：<2000m，2000m以上须特殊设计;

  安装地点：垂直倾斜度不超过5°，无剧烈震动，无腐蚀金属和破坏绝缘的气体与尘埃。



  执行标准

  GB/T3859.1-1993 《半导体变流器基本要求的规定》

  GB/T3859.2-1993 《半导体变流器应用导则》

  GB/T13422-1992 《半导体电力变流器电气试验方法》

  GB/T12668-1990 《交流电动机半导体变频调速装置总技术条件》



  技术规格

  10kV高压变频调速装置



型    号	适配功率（kW）	外形尺寸（mm）			备    注
		W	D	H
WDBTH-  500/10	≤  500	3700	1200	2300	分体（三面柜）
WDBTH- 1000/10	≤ 1000	4200	1200	2300	分体（三面柜）
WDBTH- 1500/10	≤ 1500	4500	1200	2300	分体（三面柜）
WDBTH- 2000/10	≤ 2000	4800	1300	2300	分体（三面柜）
WDBTH- 3000/10	≤ 3000	5400	1400	2300	分体（三面柜）
WDBTH- 4000/10	≤ 4000	5400	1400	2400	分体（三面柜）
WDBTH- 5000/10	≤ 5000	5700	1500	2500	分体（三面柜）
WDBTH- 6000/10	≤ 6000	10200	1500	2500	分体（三面柜）
WDBTH- 7000/10	≤ 7000	10200	1500	2500	分体（三面柜）
WDBTH- 8000/10	≤ 8000	10200	1500	2500	分体（三面柜）
WDBTH- 9000/10	≤ 9000	10200	1500	2500	分体（三面柜）
WDBTH-10000/10	≤10000	10200	1500	2500	分体（三面柜）
WDBTH-   □/10	＞10000	特别设计



  6kV高压变频调速装置



型    号	适配功率（kW）	外形尺寸（mm）			备    注
		W	D	H
WDBTH-  500/6	≤  500	3600	1200	2300	分体（三面柜）
WDBTH- 1000/6	≤ 1000	3600	1200	2300	分体（三面柜）
WDBTH- 1500/6	≤ 1500	3800	1300	2300	分体（三面柜）
WDBTH- 2000/6	≤ 2000	4100	1300	2300	分体（三面柜）
WDBTH- 3000/6	≤ 3000	4500	1400	2300	分体（三面柜）
WDBTH- 4000/6	≤ 4000	4700	1400	2400	分体（三面柜）
WDBTH- 5000/6	≤ 5000	5700	1400	2400	分体（三面柜）



  说明：

  1、上表中的外形尺寸包含移相变压器柜、功率单元柜、控制柜三个单元，不包含旁路柜，柜体总高度不包含底部基座槽钢(100mm)和柜顶散热风机(300-400mm)的尺寸;

  2、当采用手动旁路时，旁路柜宽度为1100mm，当采用自动旁路时，6kV旁路柜宽度为600mm，10kV旁路柜宽度为800mm;

  3、设备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准;

  4、变频装置散热建议装配空调，如需外加风道散热，须根据现场情况另行设计。



  0.4kV低压变频调速装置



型    号	适配功率（kW）	外形尺寸（mm）			备    注
		W	D	H
WDBTL- □/0.4	022 ～ 030	600	600	1800	一体（一面柜）
WDBTL- □/0.4	037 ～ 055	600	600	1800	一体（一面柜）
WDBTL- □/0.4	075 ～ 110	800	600	2000	一体（一面柜）
WDBTL- □/0.4	132 ～ 185	800	800	2000	一体（一面柜）
WDBTL- □/0.4	200 ～ 315	1000	800	2200	一体（一面柜）
WDBTL- □/0.4	350 ～ 500	1200	800	2200	分体（两面柜）

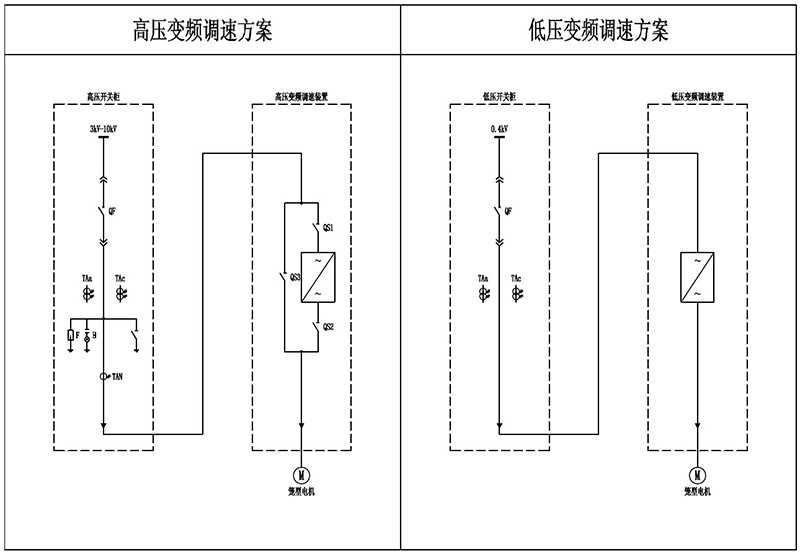

  产品方案

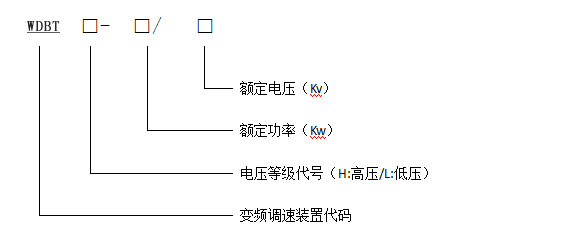

  订货须知

  订货时须提供电机型号、额定功率、额定电压、额定电流、负载类型等信息。
