WDP系列静止式进相器

WDP系列静止式进相器产品概述WDP系列静止式进相器，是专用于提高大中型绕线式异步电动机功率因数的就地无功补偿装置。它串接于电机的转子回路，用以减少电机的无功功率，降低定子电流，降低电机及输变电线路损耗，从而达到节能降耗的目的，其性能远优于传统的电……

产品详情

WDP系列静止式进相器

产品概述

WDP系列静止式进相器，是专用于提高大中型绕线式异步电动机功率因数的就地无功补偿装置。它串接于电机的转子回路，用以减少电机的无功功率，降低定子电流，降低电机及输变电线路损耗，从而达到节能降耗的目的，其性能远优于传统的电容补偿和自激式进相机。广泛应用于建材、水泥、化工、冶金、矿山、造纸、制药等行业的大中型绕线式异步电动机的就地无功补偿。

性能特点

采用先进的交-交变频及单片机控制技术，自动化程度高，控制精度高。

节能降耗：电动机转矩不变，电流下降；通过减小电动机电流降低损耗，负载率越低节能效果越好；

提高电动机及电网功率因数：可使电动机定子侧功率因数达到0.95以上；

灵活、快捷动态无功补偿，适用于各种负载变化的工况；

补偿效率高：电动机额定负载时，定子电流下降10～20%，减少线损、铜损20%～30%；

耐受性能强：可适用于恶劣工况环境下，对电网谐波不敏感；

冗余性好：完备的保护功能，不会因该装置故障而影响电动机的正常运行。

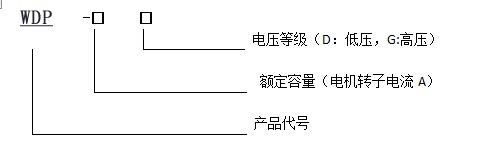

产品型号

使用环境

环境温度：-10℃ ～ 40℃；

相对湿度：＜85%，不凝露；

海拔高度：＜2000m，2000m以上须特殊设计；

安装地点：垂直倾斜度不超过5°，无剧烈震动，无腐蚀金属和破坏绝缘的气体与尘埃。

执行标准

GB7251.1-2005 《低压成套开关设备和控制设备》

技术规格

静止式进相器

型号	转子电流（A）	外形尺寸（mm）			定子额定电压（kV）
型号	转子电流（A）	W	D	H	定子额定电压（kV）
WDP- 400D	≤ 400	1000	800	2000	0.38
WDP- 600D	≤ 600	1000	800	2000	0.38
WDP-400G	≤ 400	1000	800	2000	6、10
WDP- 600G	≤ 600	1000	800	2000
WDP-800G	≤800	1350	950	2000
WDP-1000G	≤1000	1350	950	2000
WDP-1200G	≤1200	1350	950	2000
WDP-2000G	≤2000	1350	950	2000
WDP-2500G	≤2500	1350	950	2000
